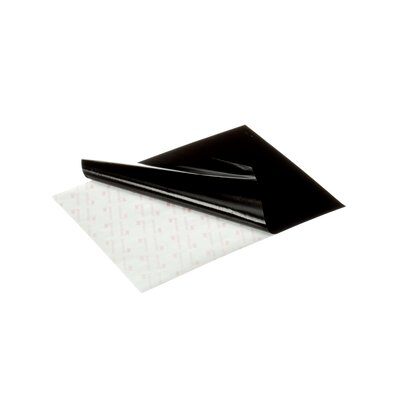

[전자] 3M ™ 전기 전도성 단면 테이프 CEF-3BV
1. 제품설명
|
|
|
2. 제품규격
|
접착제 타입 |
아크릴 |
|
백업 재료 |
Cu / Ni 코팅 전도성 폴리 에스테르 직물 |
|
상품 유형 |
EMI 차폐 테이프 |
|
라이너가없는 총 테이프 두께 (제국) |
0.003에서 |
|
라이너가없는 총 테이프 두께 (미터법) |
0.068 mm |
3. 재품특징
- 높은 접착력
- 우수한 Z 축 전도성
- 뛰어난 적합성과 빠른 접착
- 편리한 취급성과 작업성
- 우수한 EMI / EMC 차폐 성능을 제공하는 Cu / Ni 도금 직물
할로겐 프리 (* 할로겐 프리는 IEC 61249-2-21에 따라 최대 900ppm 브롬, 최대 900ppm
염소 및 최대 1500ppm 총 브롬 및 염소를 갖는 것으로 정의 됨)
- 3M ™ 전기 전도성 단면 테이프 CEF-3BV는 Cu / Ni 코팅 전도성 폴리 에스테르 직물과
전기 전도성 감압 아크릴 접착제로 구성됩니다.
- 소재 간 우수한 접지 성능을 제공하며 특정 주파수에서 일반적으로 60dB 이상의 높은
EMI 차폐 성능을 제공합니다.
4. 제품물성표
|
구분 |
주요 항목 |
상세 내용 |
|
제품 구성 |
기재 (Carrier) |
전도성 직물 (Woven Fabric - Cu/Ni Plated) |
|
점착제 타입 |
전도성 아크릴 (Conductive Acrylic) |
|
|
색상 |
검정색 (Black) |
|
|
이형지 (Liner) |
종이 (Paper) |
|
|
물리적 특성 |
총 두께 (이형지 제외) |
0.072 mm (약 2.835 mil) |
|
점착력 (Adhesion) |
1300 gf/in |
|
|
전기적 특성 |
전기 저항 (XY축) |
0.4 Ω |
|
차폐 성능 (EMI) |
주파수에 따라 보통 60 dB 이상 |
|
|
내열성 |
최대 사용 온도 |
121 ℃ (250 ℉) |
|
최저 사용 온도 |
-40 ℃ (-40 ℉) |
|
|
기타 정보 |
보관 기간(Shelf Life) |
12개월 |
|
환경 규제 |
RoHS 준수, Halogen Free |
